La misura di livello con il sensore laser TL400 di NOVUS AUTOMATION.

Siamo orgogliosi di annunciare l’arrivo nella nostra gamma di prodotti del nuovo TL400, un trasmettitore di livello laser ideato per garantire accuratezza e affidabilità nel lungo termine, anche nei contesti più sfidanti.

TL400 unisce la tecnologia a laser infrarosso con avanzate funzioni di bordo personalizzabili, affermandosi tra le soluzioni più innovative ed affidabili per il monitoraggio del livello nei serbatoi in contesti industriali e mobili, anche in presenza di liquidi critici come i carburanti.

Vantaggi del sensore di livello laser TL400

Il sensore di livello laser TL400 è considerato “non intrusivo” perché a misura il livello dei solidi e dei liquidi senza mai entrarvi in contatto.

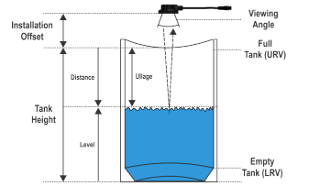

Il sensore viene posizionato nella parte più alta del serbatoio per proiettare il fascio laser verso il basso ed incontrare la superficie del materiale lungo la sua perpendicolare; attraverso la misura del tempo di volo viene calcolata la distanza tra il sensore e il livello del materiale.

I più importanti vantaggi di questa tecnologia di misura (Time of Flight) sono la facilità di installazione e messa a punto delle impostazioni, ma anche la sua elevata robustezza ed affidabilità nel lungo termine anche in presenza di liquidi aggressivi e sporchevoli.

La sua natura non intrusiva è un vantaggio cruciale: non essendoci parti in movimento o componenti a contatto con il fluido, il TL400 elimina i problemi di usura, corrosione o sensibilità ai residui che possono depositarsi sulle pareti del serbatoio o delle sonde capacitive o dei galleggianti.

Inoltre, la custodia in policarbonato ad alta resistenza consente al sensore di operare in ambienti gravosi, sopportando pressioni fino a 6 bar e offrendo un grado di protezione IP68. Che si tratti di benzina, alcol o come granaglie, il TL400 mantiene una costanza di misura impeccabile.

Tra i principali punti di forza del sensore TL400 ci sono però le funzioni avanzate che consentono di misurare in modo accurato anche il livello dei liquidi nei serbatoi in movimento o calcolare direttamente il volume di materiale presente nei serbatoi, per gestire con maggiore precisione l’inventario di materiali critici.

Misurare di livello nei serbatoi dinamici con il sensore di livello laser TL400

La misura di livello nei serbatoi in movimento, come le autocisterne, risulta particolarmente critica per le oscillazioni nel liquido. Il sensore di livello laser TL400 integra un’elettronica con funzioni avanzate e personalizzabili come il filtro dinamico per applicazioni con serbatoi non statici, come quelli installati su veicoli in movimento. Questo filtro, validato in situazioni reali, stabilizza la misura nonostante le oscillazioni del liquido.

Misurare il volume occupato dal materiale nel serbatoio con il trasmettitore laser TL400

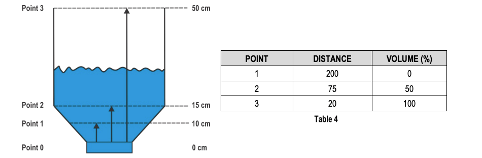

Tra le funzioni più interessanti del sensore di livello TL400 c’è il calcolo del volume occupato dai liquidi all’interno di serbatoio, per gestire in modo più semplice e automatico l’inventario di liquidi critici, soprattutto nei serbatoi con geometrie irregolari. Grazie alla funzione di mappatura personalizzata del serbatoio è possibile linearizzare fino a 20 punti per fornire il volume percentuale direttamente in uscita al sensore.

Connettività 4.0 e configurazione semplificata

Il TL400 è dotato di un’interfaccia Bluetooth Low Energy (BLE) che permette la comunicazione diretta con lo smartphone o il PC tramite l’app SigNow di NOVUS AUTOMATION. Grazie a questa connessione, è possibile eseguire diagnosi in tempo reale, forzare le uscite per testare l’impianto e aggiornare il firmware del dispositivo senza doverlo rimuovere dalla sua installazione.

Attraverso la “Modalità Wizard” dell’app, l’utente viene guidato passo dopo passo nella configurazione ottimale, inserendo semplicemente i dati del serbatoio e la velocità di variazione del livello prevista. Questo riduce drasticamente i tempi di messa in servizio e minimizza il rischio di errori umani.

Per quali serbatoi è meglio usare il sensore di livello non intrusivo TL400?

Il sensore TL400 è stato sviluppato in due versioni specifiche per coprire ogni esigenza operativa.

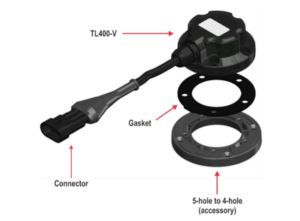

TL400-V (Vehicle): Progettato specificamente per l’installazione su veicoli e mezzi mobili. Dotato di connettore Superseal e resistenza alle vibrazioni, è il compagno ideale per monitorare il livello di carburante in flotte di camion o macchine agricole.

• 1- TL400-V (Vehicle): Progettato specificamente per l’installazione su veicoli e mezzi mobili. Dotato di connettore Superseal e resistenza alle vibrazioni, è il compagno ideale per monitorare il livello di carburante in flotte di camion o macchine agricole.

• TL400-I (Industrial): Pensato per le installazioni industriali fisse, è dotato di connettore M12 e può essere facilmente montato sui coperchi di serbatoi o silos. È perfetto per il monitoraggio di scorte d’acqua, oli industriali o materiali solidi in stoccaggio.

Grazie alla sua capacità di misurare fino a 4 metri con un’accuratezza che può raggiungere i 2 mm in condizioni ottimali, il sensore TL400 si dimostra imbattibile in contesti dove la precisione millimetrica è un requisito fondamentale.

Alcune impostazioni avanzate consentono l’integrazione del sensore TL400 anche in serbatoi di piccole dimensioni, seppure con alcune limitazioni descritte nel manuale e che possiamo aiutarti a conoscere meglio. Bisogna inoltre evitare l’esposizione diretta ai raggi solari e ambienti con fumi opachi eccessivamente densi, che potrebbero interferire con il raggio infrarosso.

Richiedi informazioni sul sensore TL400

Il sensore TL400 rappresenta la scelta ottimale per la misura di livello in serbatoi chiusi anche con geometrie irregolari e su veicoli in movimento. Grazie alla comunicazione BLE integrata e la sua intuitività, TL400 può essere facilmente configurato anche per le applicazioni più sfidanti, garantendo elevata accuratezza di misura nel lungo periodo. Contattaci per valutare meglio le potenzialità del sensore TL400 nei tuoi progetti!
